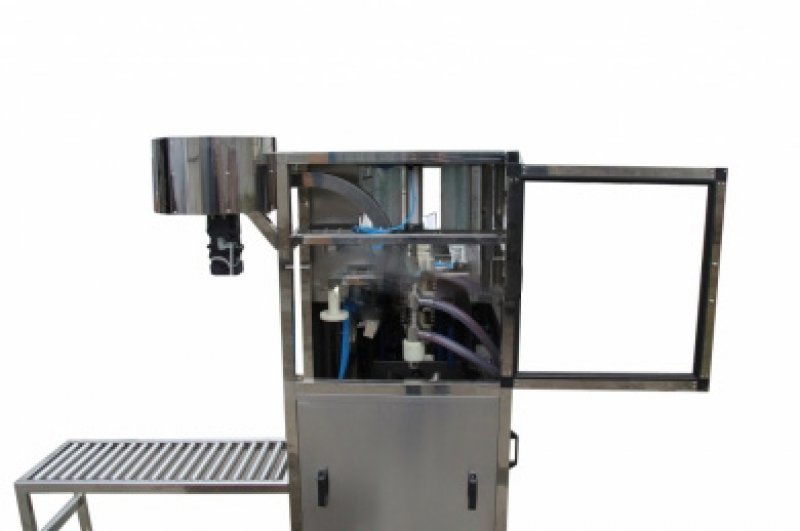

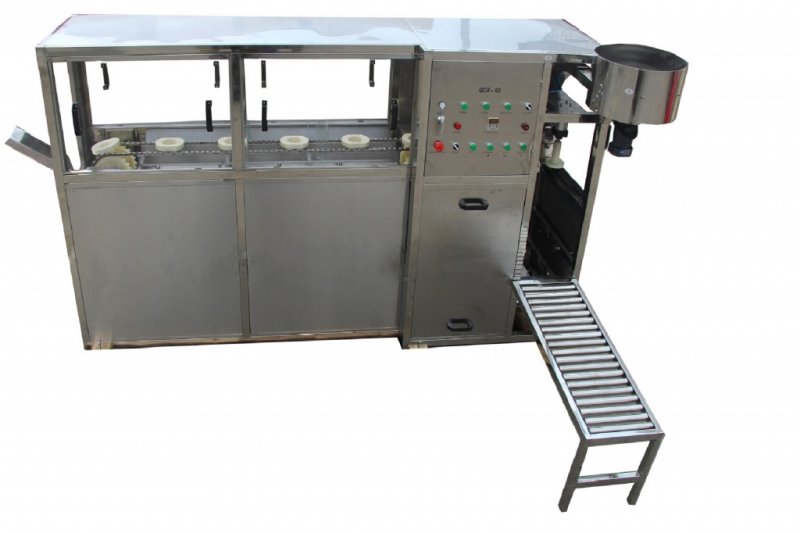

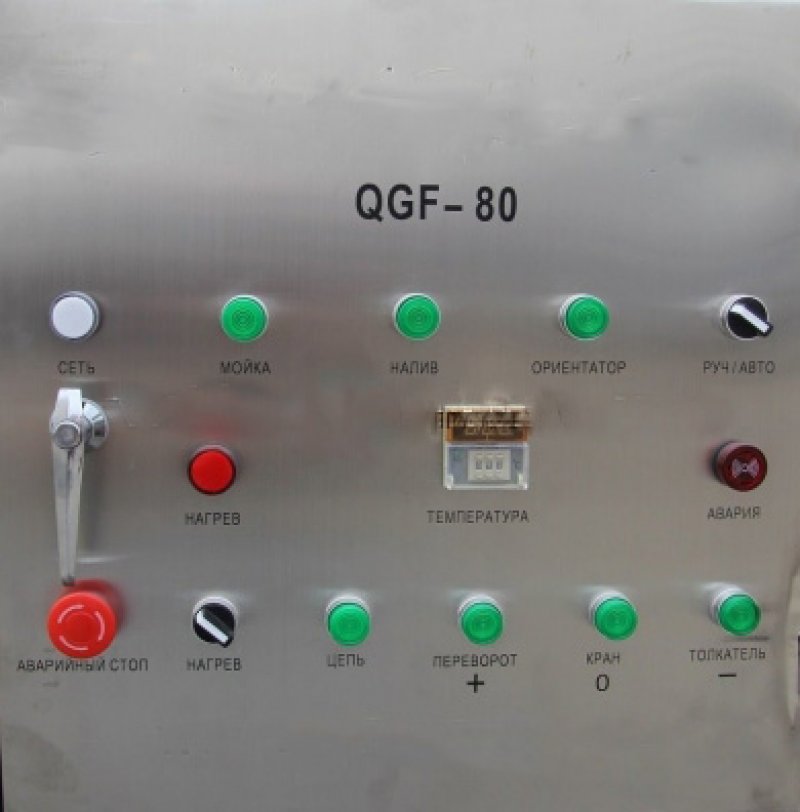

Моноблок розливу бутильованої води 18,9л QGF 80

Автомати розливу серії QGF призначені для розливу питної води в бутлі ємністю 19 літрів (5 галонів). Машини здійснюють санітарну обробку, ополіскування, наповнення та закупорювання тари. Підходять для розливу мінеральної, дистильованої і питної води. Машини компактні, займають невелику площу в виробничому приміщенні, відрізняються стабільною і надійною роботою, є повністю автоматизованими розливними установками.
Всі операції відбуваються автоматично всередині ізольованого корпуса і виконуються в п'ять стадій:

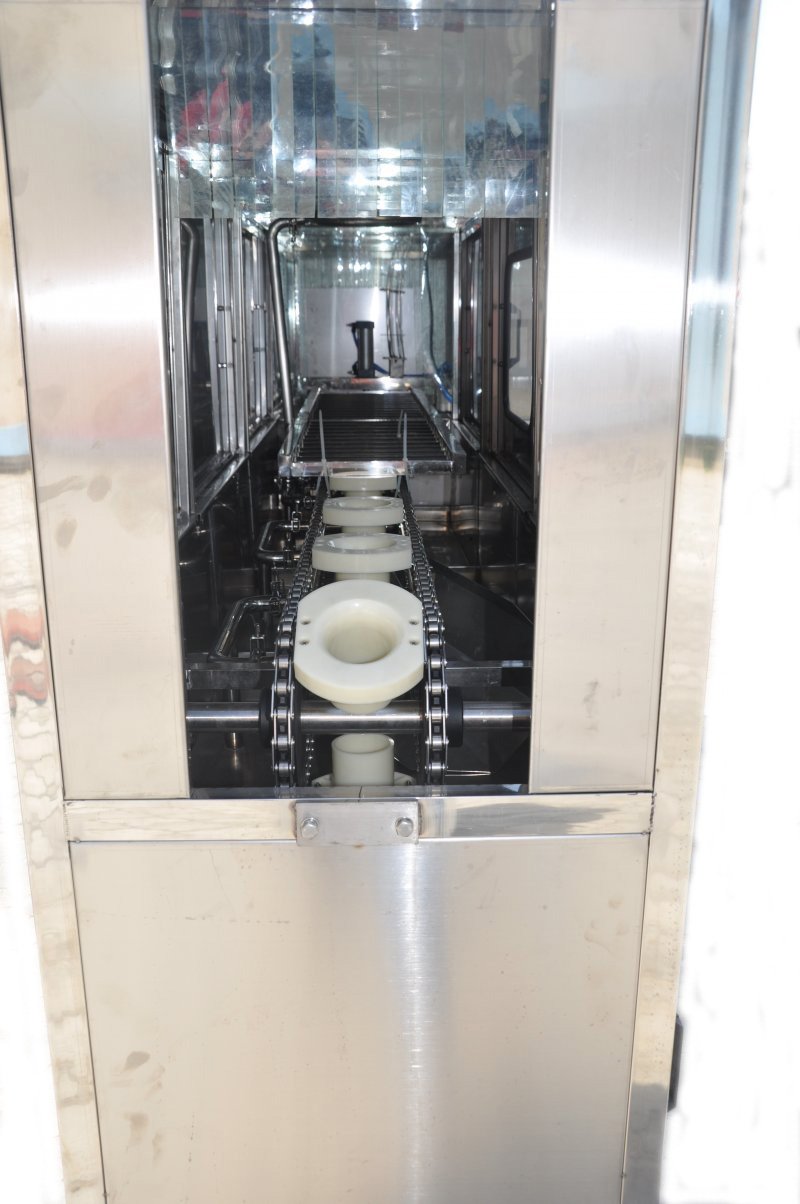

Бутель встановлюється оператором в приймальний лоток, при цьому вона самостійно зісковзує вниз і встановлюється в супутник конвеєра. Конвеєр зупиняє бутлі над кожною форсункою для послідовної їх обробки, яка відбувається в кілька етапів.

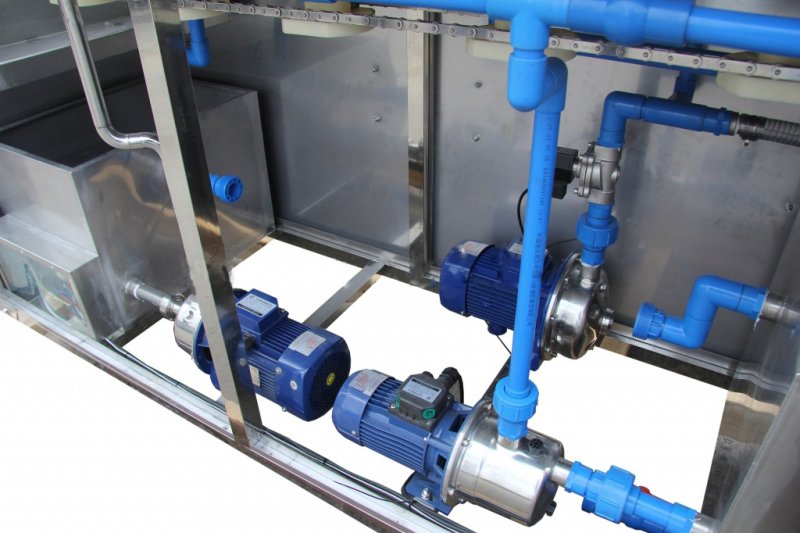

1 етап. Мийка внутрішньої поверхні бутлі з застосуванням підігрітого миючого розчину відбувається по черзі на двох позиціях конвеєра. У баку 1 встановлений ТЕН для підігріву розчину до потрібної температури. Розчин на форсунки подається насосом М1, стікає з бутля в збірний піддон 3 і повертається в нагрівальний бак.
2 етап. Ополіскування бутлі від миючого розчину зсередини і зовні зворотному водою відбувається на одній позиції конвеєра всередині бутлі форсункою і одночасно зовні - кільцеподібним розпилювачем зверху. Вода на форсунки подається насосом М2, стікає з бутля в збірний піддон 4 і повертається в бак 2.
3 етап. Остаточне ополіскування бутлі всередині здійснюється розливається продуктом за допомогою однієї форсунки на одній позиції конвеєра. Відбір води походить від насоса М3, що наливає бутель продуктом, через електромагнітний клапан. Потім вода зі збірного піддону 5 переливається в бак 2 оборотної води попереднього етапу. Наступного позиції конвеєра бутель звільняється від залишків води.

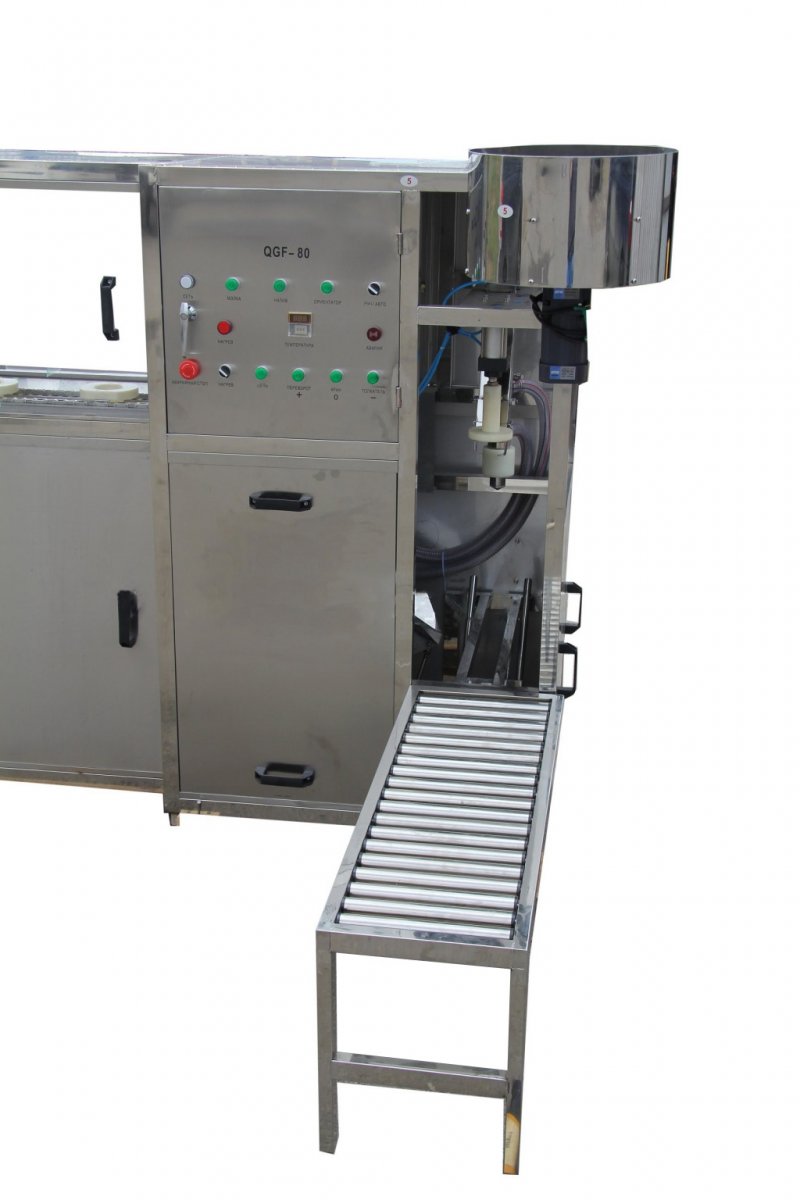

В кінці конвеєра супутник, перевертаючись, викидає пляшку в лоток розливу, який подає її під наливну клапан з пневмоцилиндром.
Далі пневмоцилиндр опускає наливний клапан і відбувається налив водою бутлі насосом М3 за час, заданий в контролері. Корекція часу наливу доступна оператору з дискретністю 0,1 секунди для підстроювання під конкретні умови наливу.
Налиту бутель пневмоцилиндр за допомогою вилки переміщує під закупорена; бутель, переміщаючись, знімає на себе зі сковзала пробку. Потім опускається голівка закупорена і напресовують пробку на горло пляшки. Наступним ходом вилки закритая бутель виштовхується на вихідний рольганг.
Пробка засипається в орієнтатор вручну. Час роботи орієнтатора збігається з часом наливу бутлі. З орієнтатора зорієнтована пробка по каналу переміщається в скліз.
