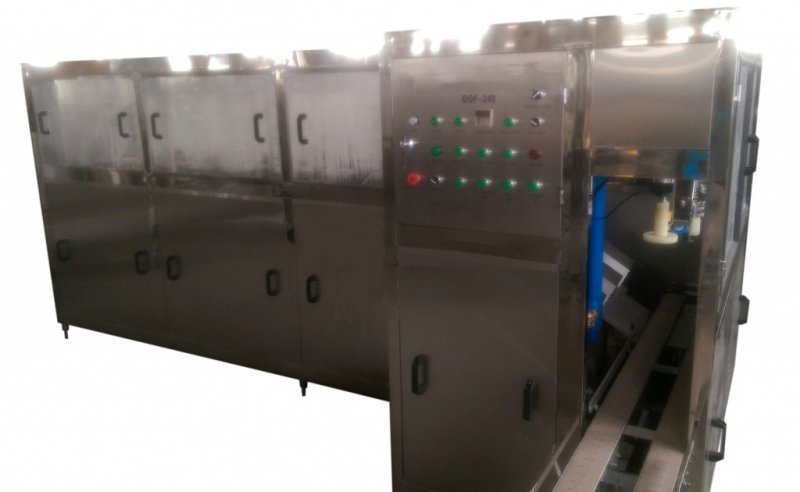

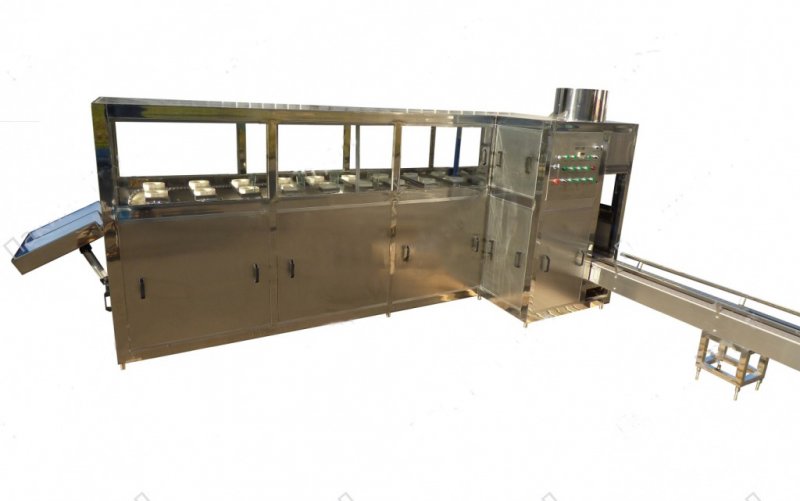

Моноблок розливу бутильованої води 18,9л QGF-240

Призначення і короткий опис моноблока розливу QGF-240:
Моноблок розливу чистої води QGF-240 призначений для автоматичної дезінфекції, мийки, ополіскування, розливу і закупорювання бутлів об'ємом 19 л. Конструктивно автомат складається з нержавіючого корпуса, всередині якого змонтовано:
- конвеєр переміщення бутлів
- система мийки і ополіскування бутлів
- пристрій наливу бутлів
- блок закупорювання пробкою.
Короткий опис принципу роботи моноблока QGF-240:

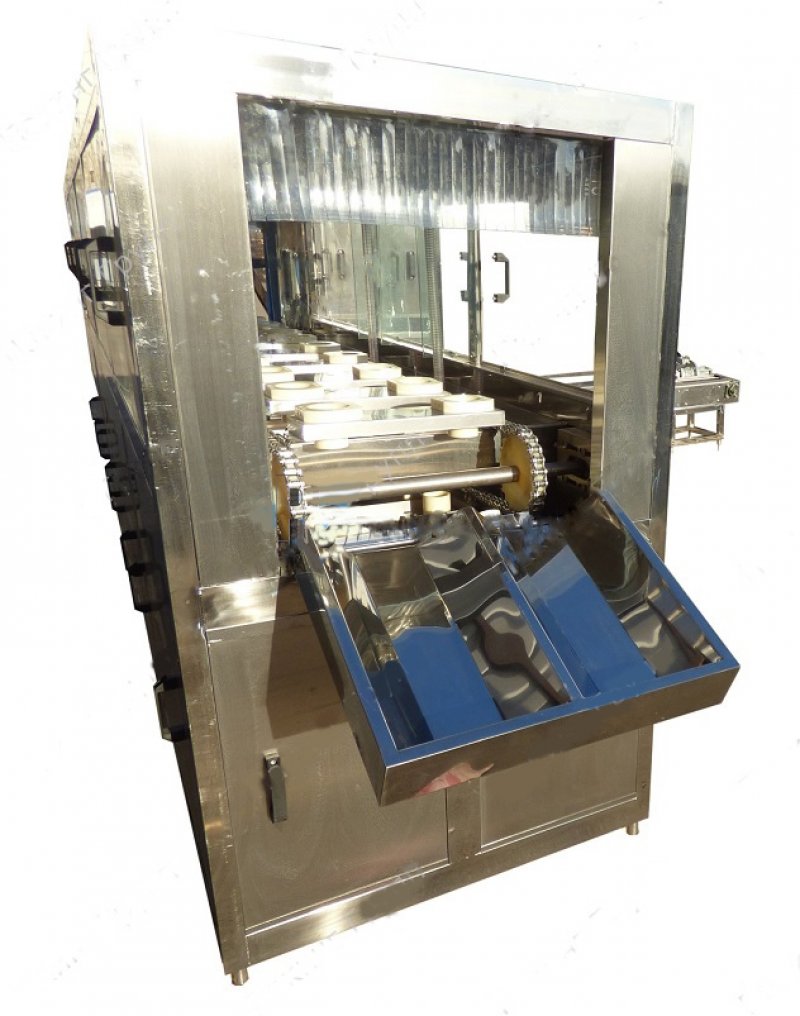

Бутель встановлюється оператором в приймальний лоток. Конвеєр зупиняє бутлі над кожною форсункою для послідовної їх обробки, яка проходить в кілька етапів (мийка, ополіскування оборотною водою, ополіскування продуктом). В кінці конвеєра супутник, перевертаючись, викидає пляшку в лоток розливу, який подає її під наливну головку.
По черзі на двох позиціях конвеєра відбувається мийка внутрішньої поверхні бутля з застосуванням підігрітого миючого розчину. На наступних двох позиціях відбувається ополіскування  бутля оборотною водою від миючого розчину зсередини і зовні. Вода на форсунки подається насосом, стікає з бутля в збірний  піддон і повертається в бак. Остаточне ополіскування бутля  всередині здійснюється продуктом розливу  задопомогою однієї форсунки на одній позиції конвеєра.  На наступній позиції конвеєра бутель звільняється від залишків води.
Пневмоциліндр опускає головку наливу і відбувається наповнення бутля водою за час заданий на контролері.
Налитий бутель пневмоциліндр переміщує під  закупорювання; бутель, переміщаючись, знімає з лотка пробку,потім опускається закупорочна головка  і напресовує пробку на горловину бутля. Наступним ходом пневмоциліндра бутель виштовхується на вихідний рольганг чи конвеєр.
Особливості моноблока QGF-240:
Баки для дезинфікуючого (миючого, з можливістю підігріву) розчину і оборотної води, виготовлені  з нержавіючої сталі, розташовані всередині машини і мають вільний доступ для їх обслуговування (миття внутрішньої поверхні, обслуговування нагрівачів).
Трубопроводи виконані з харчових полівінілхлоридних труб з різьбовими і клеєними зєднаннями. Для подачі води на форсунки ополіскування і в головку наливу застосовані високоефективні, надійні насоси з крильчаткою з нержавіючої сталі.
Управління автоматичним і ручним режимами роботи моноблока, а також налаштування параметрів циклу наливу здійснюється на базі програмованого контролера «Mitsubishi».
У шафі управління розташовані ввід стисненого повітря, елементи підготовки повітря і керуючі пневморозподільники.
Переваги моноблока: функціональний, економічний в енергоспоживані, компактний за габаритами, простий в обслуговуванні та експлуатації.
